近日，新葡的京集团官网曾若生教授团队提出了在稀土双钙钛矿中，通过掺杂5S²电子掺杂调节能量传递过程的温度依赖自陷模型。研究成果以“Temperature-dependent self-trapped models regulating energy transfer in rare earth double perovskites via 5s² electron doping”为题在期刊《Inorganic Chemistry Frontiers》（中国科学院SCI一区，IF：7.0）上发表。

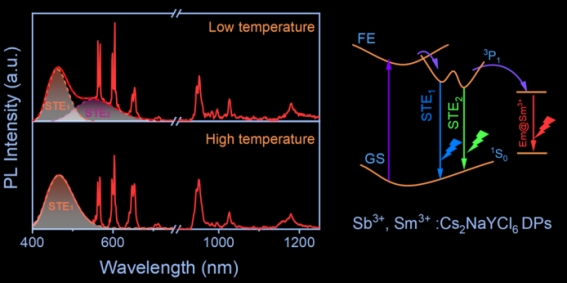

研究采用溶剂热法合成了Sb³⁺, Sm³⁺共掺杂Cs₂NaYCl₆稀土基双钙钛矿，可以通过调节带隙结构和能量传递的通道来有效地调节发光。随着Sm³⁺离子掺杂浓度的增加，由于自陷激子(STE)到Sm³⁺离子的有效能量转移，可以将发射从蓝光调节到白光。变温光致发光光谱表明，低温下产生了双STE发射，这归因于Jahn-Teller效应导致³P₁激发态产生两个极小值。光学温度传感器的相对灵敏度达到1.08 % K^-1，优于其他稀土钙钛矿。基于Sb³⁺, Sm³⁺共掺杂Cs₂NaYCl₆@聚甲基丙烯酸甲酯(PMMA)的LED器件的色度坐标为(0.29, 0.28)，显色指数为87，相关色温为10986 K。这项工作为调控能量转移提供了新的物理见解，并为功能材料的合理设计提供了参考。

相关工作得到“国家自然科学基金”“广西自然科学基金”等项目经费的大力支持。

论文作者：谭楚君（硕士生）、张帅（博士生）、王海燕（博士生）、姚建东（博士生）、刘宏邦（通讯作者）、邹炳锁（通讯作者）、曾若生（通讯作者）

论文链接：https://doi.org/10.1039/D4QI00649F
